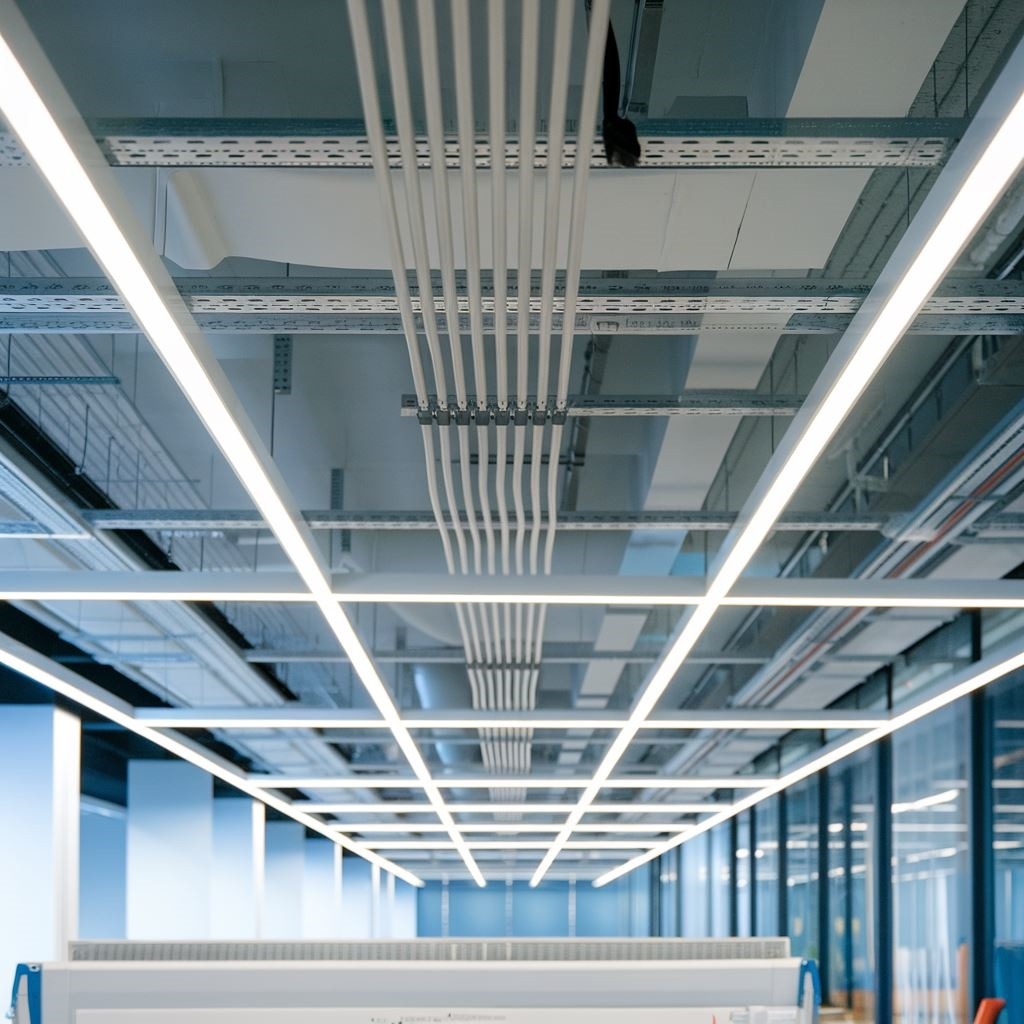

Montaż instalacji elektrycznej w przestrzeni sufitu podwieszanego to jedno z najczęstszych wyzwań, przed którym stają zarówno profesjonalni elektrycy, jak i majsterkowicze podczas remontów. Odpowiednie przeprowadzenie przewodów nie tylko wpływa na estetykę wnętrza, ale przede wszystkim na bezpieczeństwo użytkowania pomieszczeń. Właściwe ukrycie kabli elektrycznych w suficie podwieszanym pozwala uniknąć widocznych elementów instalacji, jednocześnie zapewniając dostęp do nich w przypadku konieczności naprawy czy modernizacji systemu.

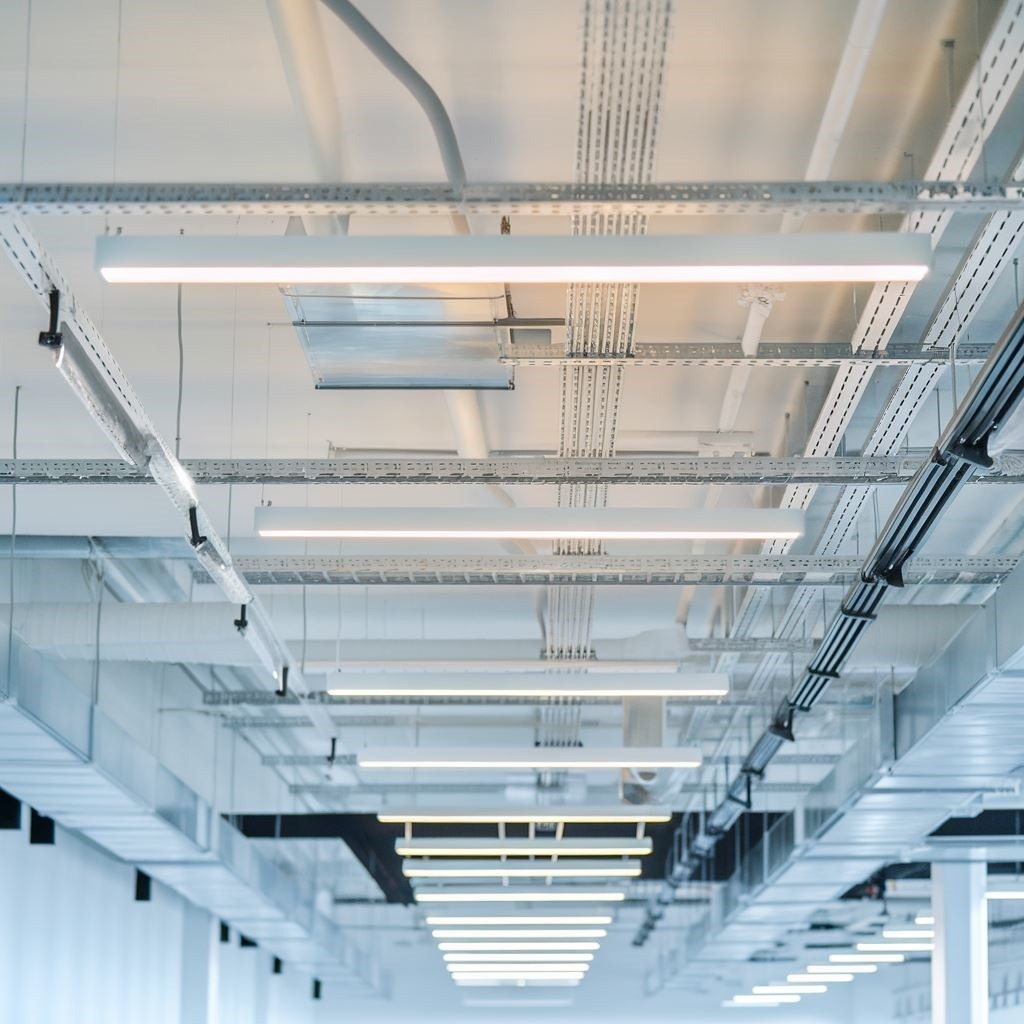

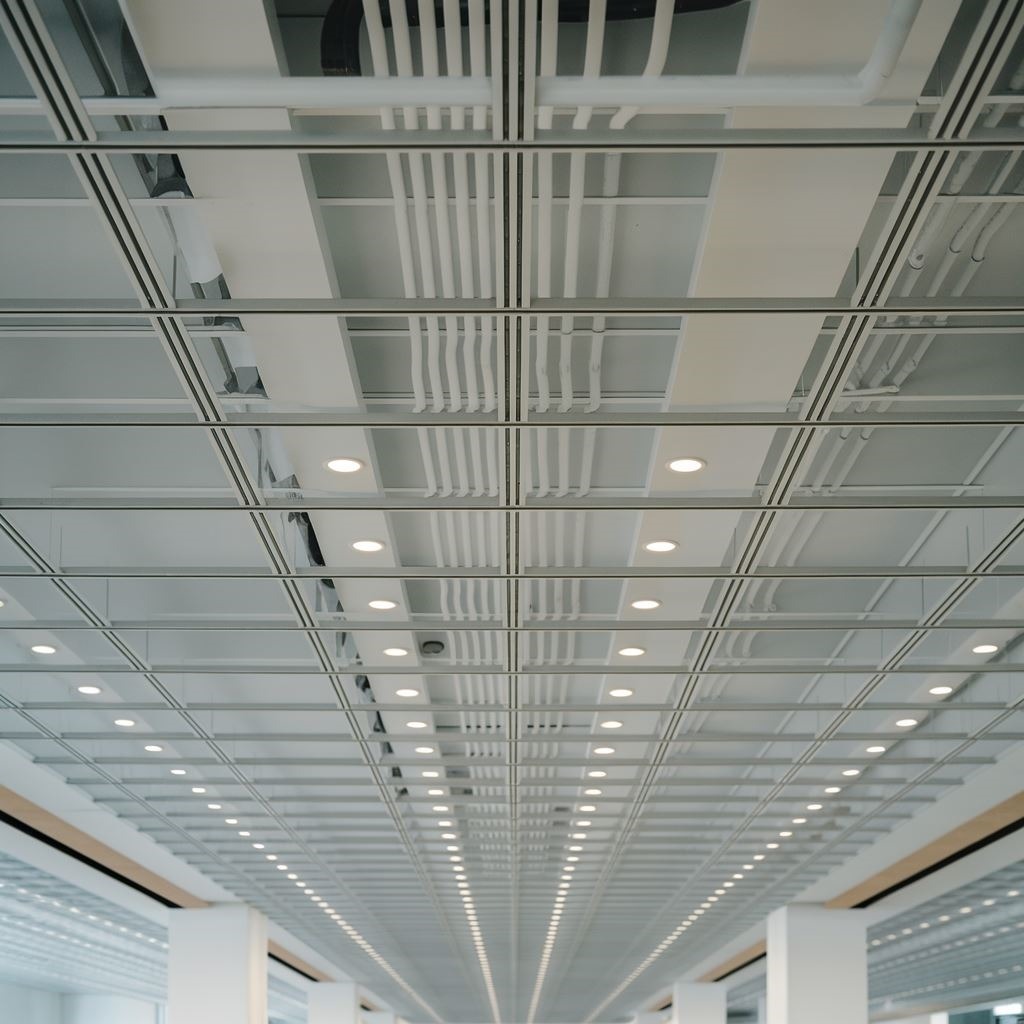

Przestrzeń między stropem a płytami gipsowo-kartonowymi wymaga przemyślanego podejścia do organizacji okablowania. Kluczowe znaczenie ma nie tylko sposób mocowania przewodów, ale również ich umiejscowienie względem innych elementów konstrukcyjnych sufitu. Przewody powinny być układane w liniach prostych, równoległych do krawędzi ścian i stropów, co ułatwia ich późniejszą lokalizację. Warto zaznaczyć, że nie powinny one leżeć bezpośrednio na profilach metalowych, gdyż z czasem może to prowadzić do uszkodzenia izolacji i potencjalnego zwarcia.
Minimalna wysokość przestrzeni potrzebna do bezpiecznego prowadzenia kabli zależy od rodzaju i ilości przewodów. Dla cienkich przewodów elektrycznych, np. do oświetlenia, wystarczy zazwyczaj 1-2 cm, podczas gdy grubsze kable zasilające mogą wymagać nawet 3-5 cm przestrzeni. W przypadku prowadzenia wielu przewodów w jednym miejscu, szczególnie gdy się krzyżują, warto przewidzieć większy odstęp, nawet do 7 cm, co znacząco ułatwi późniejszą konserwację i ewentualne modyfikacje instalacji.
Kluczowe informacje dotyczące prowadzenia kabli w suficie podwieszanym:
- Przewody należy układać w liniach prostych, unikając niepotrzebnych załamań
- Kable nie powinny spoczywać bezpośrednio na metalowych profilach konstrukcyjnych
- Zaleca się mocowanie przewodów do stropu za pomocą specjalnych uchwytów
- W przypadku izolacji z wełny mineralnej, przewody najlepiej umieszczać pod jej warstwą
- Do przeciągania przewodów w trudno dostępnych miejscach warto użyć specjalnych narzędzi
- Zawsze należy przewidzieć łatwy dostęp do instalacji poprzez montaż klap rewizyjnych
Metody i techniki prowadzenia kabli:

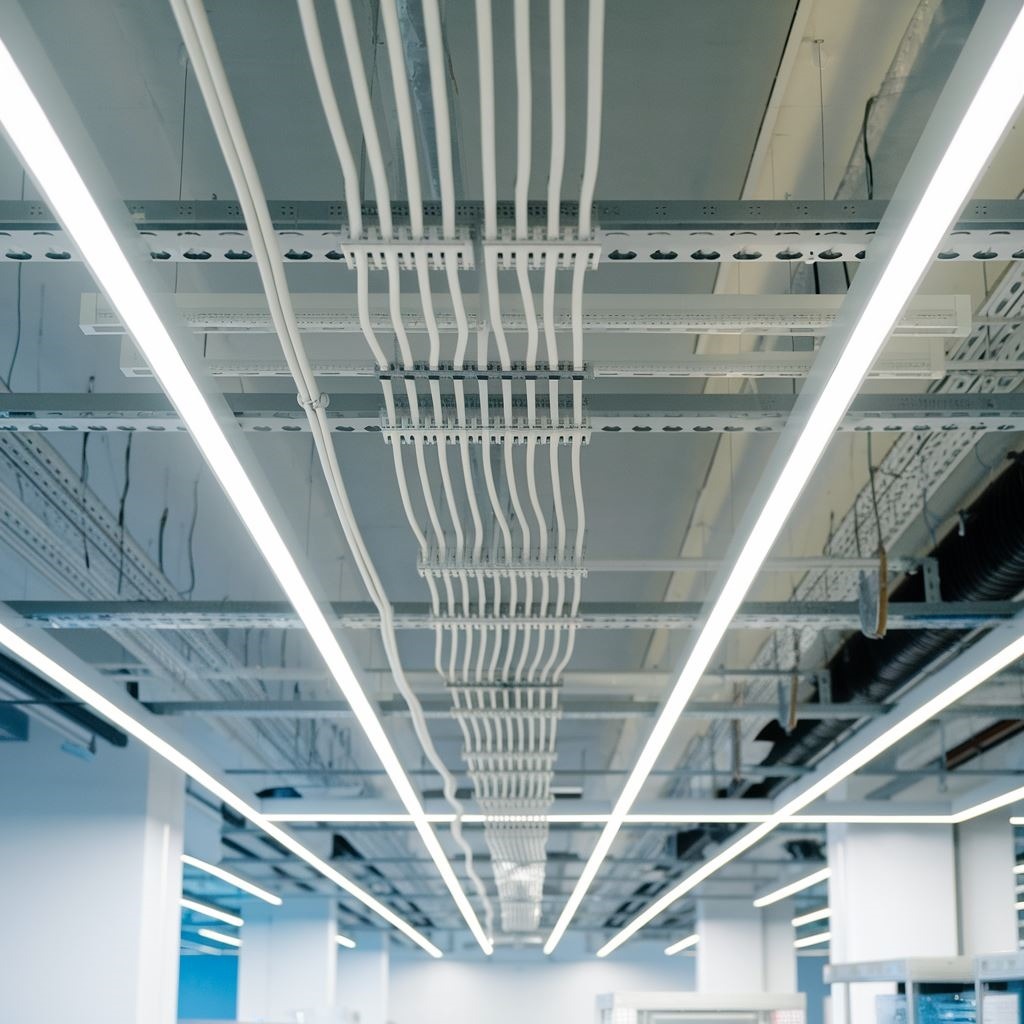

Podwieszanie do stropu to jedna z najpopularniejszych metod prowadzenia kabli w suficie podwieszanym. Polega ona na mocowaniu przewodów bezpośrednio do stropu za pomocą specjalnych uchwytów dystansowych, co eliminuje ryzyko ich kontaktu z ostrymi krawędziami profili metalowych. Ta metoda jest szczególnie zalecana w przypadku większej ilości przewodów lub gdy przestrzeń między stropem a konstrukcją sufitu jest ograniczona.
Dla skutecznego przeciągania przewodów przez trudno dostępne miejsca w suficie podwieszanym warto wykorzystać specjalne techniki. Jedną z nich jest użycie linki pilotującej, którą przeprowadza się przez całą trasę, a następnie wykorzystuje do przeciągania właściwych przewodów. Gdy już jedna linka znajduje się w przestrzeni sufitowej, można jej użyć wielokrotnie do przeprowadzania kolejnych kabli bez konieczności ponownego przechodzenia przez całą trasę.
W pomieszczeniach z izolacją termiczną lub akustyczną z wełny mineralnej, przewody należy umieszczać pod jej warstwą, co dodatkowo chroni je przed uszkodzeniami mechanicznymi. Jeśli w konstrukcji sufitu przewidziano również folię paroizolacyjną, w miejscach przejść przewodów należy wykonać odpowiednie uszczelnienia, aby zachować ciągłość izolacji. Warto pamiętać, że pod żadnym pozorem nie wolno prowadzić w przestrzeni sufitu podwieszanego instalacji gazowej, co jest jednoznacznie zabronione przez przepisy budowlane ze względów bezpieczeństwa.
Zachęcamy do lektury:
Ładuję link…
Najczęściej zadawane pytania:
- Czy konieczne jest stosowanie peszli ochronnych w suficie podwieszanym?
Stosowanie peszli nie jest bezwzględnie wymagane, ale jest zdecydowanie zalecane, szczególnie w miejscach, gdzie przewody przechodzą przez metalowe elementy konstrukcji. Peszle ognioodporne dodatkowo zwiększają bezpieczeństwo instalacji i chronią przewody przed uszkodzeniami mechanicznymi. - Jak prowadzić przewody w suficie podwieszanym z bardzo małą przestrzenią?
W przypadku ograniczonej przestrzeni (np. 1-2 cm) najlepiej wykorzystać przewody płaskie i prowadzić je wzdłuż profili, ale nie bezpośrednio na nich. Pomocne mogą być specjalne narzędzia do przeciągania przewodów, takie jak piloty czy tunele zabezpieczające, które ułatwiają przeprowadzenie kabli przez wąskie przestrzenie. - Czy można układać przewody bezpośrednio na profilach sufitowych?
Nie zaleca się układania przewodów bezpośrednio na metalowych profilach konstrukcyjnych ze względu na ryzyko uszkodzenia izolacji przez ostre krawędzie. Przewody powinny być podwieszone do stropu za pomocą uchwytów, co zapewnia bezpieczny odstęp od elementów metalowych. - Jakie rozwiązania zastosować przy prowadzeniu wielu przewodów w jednym miejscu?
Przy większej ilości przewodów warto rozważyć zastosowanie specjalnych korytek kablowych, które uporządkują instalację i ułatwią jej późniejszą konserwację. Korytka można zamontować do stropu, zachowując odpowiedni odstęp od płyt gipsowo-kartonowych.
| Rodzaj przewodu/instalacji | Zalecana przestrzeń | Sposób mocowania | Dodatkowe zabezpieczenia |
|---|---|---|---|
| Cienkie przewody elektryczne (oświetlenie) | 1-2 cm | Uchwyty do stropu | Opcjonalnie peszel |
| Grubsze przewody zasilające | 3-5 cm | Uchwyty dystansowe | Zalecany peszel ognioodporny |
| Wiązki przewodów | 5-7 cm | Korytka kablowe | Oznaczenie poszczególnych obwodów |
| Przewody w wełnie mineralnej | 2-3 cm | Pod warstwą wełny | Peszel lub taśma izolacyjna |
ŹRÓDŁO:
- [1]https://laczynasnapiecie.pl/pytanie/jak-prowadzic-przewody-w-sufitach-podwieszanych[1]
- [2]https://knaufmag.pl/jak-poprowadzic-instalacje-elektryczna-w-suficie-podwieszanym/[2]
- [3]https://www.pigmentologia.pl/blog/post/sufit-podwieszany-diy-instrukcja-dla-majsterkowiczow[3]
Zasady i przepisy bezpieczeństwa przy prowadzeniu przewodów elektrycznych w przestrzeni międzysufitowej
Wykonując instalację elektryczną w suficie podwieszanym, należy przestrzegać szeregu regulacji prawnych, które mają bezpośredni wpływ na bezpieczeństwo użytkowania pomieszczeń. Jednym z kluczowych aktów prawnych jest Rozporządzenie Parlamentu Europejskiego i Rady nr 305/2011, nazywane w skrócie CPR (Construction Products Regulation), które wprowadza obowiązek klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia. Przepisy te są szczególnie istotne w kontekście doboru odpowiednich kabli w przestrzeniach międzysufitowych, gdzie ryzyko rozprzestrzeniania się pożaru jest znacznie wyższe niż w przypadku instalacji naściennych.
Zgodnie z § 183 Warunków Technicznych, instalacje elektryczne w budynkach powinny być prowadzone według zasady tzw. linii prostych – równolegle do krawędzi ścian i stropów. Ten wymóg nie tylko ułatwia późniejszą lokalizację przewodów, ale również minimalizuje ryzyko przypadkowego uszkodzenia instalacji podczas konserwacji lub modernizacji sufitu.
Wymagania dotyczące materiałów i sposobu prowadzenia przewodów
Norma PN-HD 60364-5-52:2011 określa szczegółowe wymagania dotyczące oprzewodowania w budynkach. W przypadku sufitów podwieszanych zaleca się stosowanie kabli bezhalogenowych, które w razie pożaru nie wydzielają toksycznych i korozyjnych gazów. Jest to szczególnie ważne w obiektach użyteczności publicznej, gdzie przebywają duże grupy osób.
Wybór odpowiedniego typu kabli zależy od przeznaczenia pomieszczenia i potencjalnych zagrożeń:
- W pomieszczeniach o podwyższonym ryzyku pożarowym – wyłącznie kable bezhalogenowe z odpornością ogniową
- W pomieszczeniach mokrych i wilgotnych – przewody z izolacją odporną na wilgoć
- W przypadku krzyżowania się z instalacjami grzewczymi – przewody z izolacją odporną na podwyższoną temperaturę
- Przy prowadzeniu pod wełną mineralną – przewody w osłonie zabezpieczającej przed uszkodzeniami mechanicznymi
Warto pamiętać, że odpowiednio dobrane i zainstalowane przewody to nie tylko gwarancja bezpieczeństwa, ale również długoletniego i bezawaryjnego działania całej instalacji.
Mocowanie opraw oświetleniowych i dostęp rewizyjny
Norma PN-EN 13964:2014-05 „Sufity podwieszane. Wymagania i metody badań” określa zasady mocowania elementów w sufitach podwieszanych. Oprawy oświetleniowe powinny być mocowane zgodnie z instrukcją producenta, przy czym ciężar opraw musi być odpowiedni do wytrzymałości mechanicznej sufitu. W przypadku opraw zwisających, mocowanie powinno być zdolne do utrzymania masy nie mniejszej niż 5 kg.
Kolejnym istotnym aspektem bezpieczeństwa instalacji elektrycznej jest zapewnienie dostępu rewizyjnego. Zgodnie z przepisami, odległość pomiędzy klapami rewizyjnymi nie powinna przekraczać 10 metrów w prostych odcinkach poziomych. W przypadku instalacji szczególnie narażonych na zanieczyszczenia, odległość ta powinna być zmniejszona do 3-5 metrów. Klapy rewizyjne umożliwiają nie tylko inspekcję stanu przewodów, ale również szybki dostęp w przypadku awarii.
Ochrona przeciwpożarowa i separacja instalacji
Instalacje elektryczne w sufitach podwieszanych muszą być odpowiednio zabezpieczone przed zagrożeniami pożarowymi. Rozporządzenie CPR wprowadza jednolitą dla całej UE klasyfikację kabli i przewodów elektrycznych pod względem ich reakcji na ogień. Wskutek tych regulacji odchodzi się od stosowania tworzyw polwinitowych, zastępując je materiałami bezhalogenowymi.
Ważnym aspektem bezpieczeństwa jest również właściwa separacja instalacji elektrycznej od innych mediów. W przestrzeni sufitu podwieszanego często znajdują się również instalacje wentylacyjne, klimatyzacyjne czy wodne. Należy zachować odpowiednie odległości między poszczególnymi instalacjami, aby zapobiec wzajemnemu oddziaływaniu i potencjalnym awariom. Szczególną uwagę należy zwrócić na instalacje gazowe, które pod żadnym pozorem nie powinny być prowadzone w przestrzeni sufitu podwieszanego ze względu na ryzyko gromadzenia się gazu w zamkniętej przestrzeni.
Narzędzia i akcesoria ułatwiające montaż kabli w sufitach podwieszanych
Profesjonalny montaż instalacji elektrycznej w suficie podwieszanym wymaga odpowiednich narzędzi i akcesoriów, które znacząco ułatwią pracę i zapewnią bezpieczeństwo całej instalacji. Właściwy dobór sprzętu nie tylko przyspieszy wykonanie prac, ale także wpłynie na jakość i trwałość instalacji. Przyjrzyjmy się najważniejszym narzędziom, które warto mieć pod ręką podczas prowadzenia kabli w przestrzeni sufitu podwieszanego.
Pamiętaj, że dobrze dobrane narzędzia to połowa sukcesu podczas montażu instalacji elektrycznej – zwłaszcza w ograniczonej przestrzeni sufitu podwieszanego, gdzie dostęp jest utrudniony.
Piloty do przeciągania kabli
Jednym z najważniejszych narzędzi ułatwiających prowadzenie przewodów w sufitach podwieszanych są piloty (stalki) do przeciągania kabli. Wykonane z włókna szklanego (FRP) piloty charakteryzują się elastycznością i odpowiednią sztywnością, co umożliwia pokonywanie trudno dostępnych miejsc. Dostępne są w różnych długościach (od 10 do 50 metrów) i średnicach (najczęściej 3-8 mm), w zależności od potrzeb instalacyjnych.
Piloty często wyposażone są w dodatkowe końcówki umożliwiające łatwe mocowanie przewodów. Profesjonalne zestawy zawierają również:
- Specjalne głowice prowadzące ułatwiające pokonywanie przeszkód
- Końcówki przyłączeniowe do kabli o różnych przekrojach
- Wygodne stelaże ułatwiające rozwijanie i transport
- Hamulce zapobiegające niekontrolowanemu rozwijaniu się pilota
Tunele i lejki kablowe
Szczególnie przydatnym akcesorium przy pracy z sufitami podwieszanymi są tunele i lejki kablowe. Te proste elementy wykonane z gładkiego tworzywa sztucznego chronią zarówno kable, jak i elementy konstrukcyjne sufitu podczas przeciągania przewodów. Zapobiegają zahaczaniu się kabli o konstrukcję, minimalizują tarcie i ułatwiają pracę.
Dobrze zaprojektowany lejek kablowy posiada specjalne wypustki umożliwiające stabilne zamocowanie w rogu płyty sufitowej oraz boczne rozcięcie ułatwiające szybki montaż i demontaż. Stosowanie takich akcesoriów jest nieocenione zwłaszcza przy prowadzeniu wielu przewodów jednocześnie lub kabli o większych przekrojach.
Uchwyty i klipsy montażowe
Do bezpiecznego i estetycznego mocowania kabli w suficie podwieszanym niezbędne są specjalistyczne uchwyty i klipsy. Warto wybierać elementy dopasowane do specyfiki konstrukcji i rodzaju prowadzonych przewodów. Na rynku dostępne są:
- Samoprzylepne uchwyty sufitowe z otwartym haczykiem
- Klipsy do podwieszania X-SC montowane bez wiercenia
- Uchwyty do mocowania peszli ochronnych
- Organizery kablowe zapobiegające plątaniu się przewodów
Wybierając uchwyty montażowe, zwróć uwagę na ich nośność i kompatybilność z typem sufitu podwieszanego – inne rozwiązania stosuje się do sufitów z płyt gipsowo-kartonowych, a inne do sufitów kasetonowych czy rastrowych.
Osprzęt pomocniczy
Oprócz podstawowych narzędzi, warto zaopatrzyć się w dodatkowy osprzęt, który znacząco usprawni pracę:
- Rozwijaki bębnów kablowych ułatwiające odwijanie przewodów
- Lampy LED mocowane do końcówek pilotów, oświetlające trudno dostępne miejsca
- Pręty bazaltowe lub z włókna szklanego do systemów montażowych typu Cable Scout+
- Magnesy neodymowe do podnoszenia metalowych elementów w trudno dostępnych miejscach
Pamiętajmy, że prowadzenie kabli w suficie podwieszanym powinno zawsze uwzględniać wymogi bezpieczeństwa – nigdy nie układamy przewodów bezpośrednio w wełnie mineralnej, a przewody powinny być odpowiednio zabezpieczone i odizolowane od metalowych elementów konstrukcji.
Praktyczne metody przeciągania przewodów przez konstrukcję sufitu podwieszanego
Przeciąganie przewodów elektrycznych przez konstrukcję sufitu podwieszanego może stanowić wyzwanie, szczególnie gdy przestrzeń między stropem a płytami gipsowo-kartonowymi jest ograniczona. Odpowiednio dobrane techniki i narzędzia znacząco ułatwiają ten proces, pozwalając na sprawny montaż instalacji bez ryzyka uszkodzenia kabli czy elementów konstrukcyjnych.
Kluczem do sukcesu jest dobrze przemyślana strategia prowadzenia przewodów oraz wykorzystanie specjalistycznych narzędzi, które umożliwią precyzyjne i bezpieczne przeciągnięcie kabli przez trudno dostępne miejsca.
Metody wykorzystania linki pilotującej
Jedną z najpopularniejszych technik jest zastosowanie linki pilotującej, która służy jako przewodnik dla właściwych kabli. Warto wybrać linkę co najmniej dwa razy dłuższą niż odcinek, przez który będziemy przeciągać przewody. Przy małej przestrzeni międzysufitowej (około 1 cm) konieczne może być wykonanie dodatkowych otworów przy każdym profilu konstrukcyjnym.
Po przeprowadzeniu linki przez całą trasę, należy zabezpieczyć oba jej końce przed przypadkowym wyciągnięciem. Dzięki temu możemy wielokrotnie wykorzystać tę samą linkę do przeciągania kolejnych przewodów bez konieczności ponownego przeprowadzania pilota przez całą trasę. To znacząco przyspiesza pracę przy instalacji większej liczby kabli.
Zastosowanie specjalistycznych narzędzi
Na rynku dostępne są profesjonalne narzędzia ułatwiające przeciąganie przewodów przez konstrukcję sufitu podwieszanego:
- Tunele i lejki kablowe montowane w narożnikach płyt sufitowych, chroniące zarówno kable jak i konstrukcję przed uszkodzeniem
- Stalki z włókna szklanego (GRP) umożliwiające pokonywanie trudno dostępnych miejsc
- Systemy typu Cable Scout+ wyposażone w akcesoria ułatwiające inspekcję i oświetlenie trudno dostępnych przestrzeni
- Proste rozwiązania, jak kij do malowania z otworem na końcu, do którego można przymocować przewód
Tunel zabezpieczający sufit jest szczególnie wartościowym narzędziem, gdyż chroni krawędzie płyt sufitowych i zapobiega zaczepianiu się kabli o elementy konstrukcyjne podczas ich przeciągania. Wykonany z gładkiego tworzywa sztucznego minimalizuje tarcie i ułatwia przesuwanie przewodów.
Techniki dla ograniczonych przestrzeni
W przypadku bardzo wąskich przestrzeni międzysufitowych (1-2 cm) standardowe metody mogą okazać się niewystarczające. Wówczas warto zastosować następujące techniki:
Wykonanie większych otworów montażowych przy pomocy otwornicy umożliwia wprowadzenie ręki do przestrzeni sufitowej, co znacznie ułatwia lokalizację i manipulację przewodami. Taka metoda jest szczególnie przydatna przy instalacji opraw oświetleniowych, gdzie i tak potrzebny jest większy otwór montażowy.
Przy krótkich odległościach między otworami (do 2 metrów) można wykorzystać sztywny drut instalacyjny jako prowadnicę, stopniowo przeciągając przewód kawałek po kawałeczku, prowadząc go przy samym suficie, aby idealnie wycelować między profilami a stropem.
Zabezpieczanie przewodów podczas przeciągania
Podczas przeciągania przewodów należy zadbać o ich odpowiednie zabezpieczenie. Końcówki kabli warto dokładnie okleić taśmą izolacyjną, formując stożek ułatwiający przesuwanie się przez wąskie przestrzenie i zapobiegający zaczepianiu o elementy konstrukcyjne.
Przed rozpoczęciem prac warto sprawdzić trasę instalacji pod kątem wystających śrub czy ostrych krawędzi, które mogłyby uszkodzić izolację kabli. Przewody o większych przekrojach najlepiej przeciągać pojedynczo, zamiast w wiązkach, które mogą być trudne do przeprowadzenia przez ograniczoną przestrzeń sufitu podwieszanego.
Zabezpieczanie kabli w sufitach z wełną mineralną – peszle i inne rozwiązania ochronne
Prawidłowe zabezpieczenie przewodów elektrycznych w sufitach podwieszanych z wełną mineralną jest kluczowe dla bezpieczeństwa instalacji. Wełna mineralna, choć jest doskonałym izolatorem termicznym i akustycznym, stwarza specyficzne wyzwania dla prowadzenia okablowania. Bezpośredni kontakt przewodów z wełną mineralną jest przeciwwskazany, gdyż może prowadzić do przegrzewania się kabli i potencjalnych zagrożeń.
Profesjonalni instalatorzy rekomendują stosowanie różnego rodzaju osłon zabezpieczających przewody. Najczęściej wykorzystywane rozwiązania to:
- Peszle ochronne równolegle karbowane (z PVC lub bezhalogenowe)
- Korytka instalacyjne z tworzywa lub metalu
- Rurki ochronne o różnych średnicach
- Specjalne otuliny z wełny mineralnej z pokryciem PVC
Peszle jako podstawowe zabezpieczenie przewodów
Peszle ochronne to jedno z najpopularniejszych rozwiązań stosowanych przy zabezpieczaniu przewodów w sufitach podwieszanych z wełną mineralną. Wykonane z elastycznego tworzywa sztucznego chronią przewody przed uszkodzeniami mechanicznymi i zapobiegają ich bezpośredniemu kontaktowi z wełną. Na rynku dostępne są różne rodzaje peszli o różnych średnicach wewnętrznych (od 6,5 mm do ponad 60 mm) i właściwościach.
Warto wybierać peszle bezhalogenowe, które w przypadku pożaru nie wydzielają toksycznych gazów. Niektóre modele posiadają również dodatkowe właściwości, takie jak odporność na promieniowanie UV, oleje, benzynę czy kwasy, co zwiększa ich trwałość i poziom zabezpieczenia instalacji.
Korytka instalacyjne i systemy prowadzenia przewodów
W przypadku większej liczby przewodów elektrycznych biegnących równolegle, optymalnym rozwiązaniem są korytka instalacyjne. Umożliwiają one uporządkowane prowadzenie wiązek kabli i zapewniają odpowiednią wentylację, co jest szczególnie istotne przy przewodach generujących ciepło podczas eksploatacji.
Mocowanie korytek powinno odbywać się za pomocą specjalnych uchwytów dystansowych, zapewniających odstęp od wełny mineralnej. Dla uporządkowanego i bezpiecznego prowadzenia przewodów szczególnie przydatne są metalowe uchwyty kablowe oraz szyny montażowe, które można przymocować bezpośrednio do konstrukcji sufitu podwieszanego.
Zabezpieczenia ogniochronne przewodów
W budynkach podzielonych na strefy pożarowe konieczne jest stosowanie specjalnych rozwiązań zabezpieczających przejścia instalacyjne. Popularnym sposobem jest wyłożenie otworu wełną mineralną o odpowiedniej gęstości (minimum 150 kg/m³) oraz pokrycie zarówno wełny, jak i przechodzących przez nią kabli masą endotermiczną pęczniejącą w wysokiej temperaturze.
W przypadku prowadzenia przewodów przez warstwę wełny mineralnej w suficie podwieszanym należy również pamiętać o spadku obciążalności prądowej przewodów. Dla przewodów 3×2,5 mm² maksymalny bezpiecznik to 16A, natomiast dla przewodów 3×1,5 mm² – 10A. Informacje o obciążalności w różnych warunkach można znaleźć w katalogach producentów przewodów.
Podsumowanie
Zabezpieczanie przewodów elektrycznych w sufitach podwieszanych z wełną mineralną wymaga przemyślanego podejścia i zastosowania odpowiednich materiałów ochronnych. Peszle, korytka instalacyjne i specjalne zabezpieczenia ogniochronne nie tylko chronią instalację przed uszkodzeniami mechanicznymi, ale również zapobiegają przegrzewaniu się kabli i minimalizują ryzyko pożaru. Pamiętajmy, że prawidłowo wykonana instalacja elektryczna to gwarancja bezpieczeństwa i długotrwałego, bezawaryjnego działania całego systemu.
